津山線には、岡山方から手立、箕地、福渡の３トンネルがある。
①手立トンネル（牧山～野々口）
②箕地トンネル（金川～建部）
③福渡トンネル（福渡～神目）
いずれも、鉄作乙第４３７５号型のトンネル。坑門は煉瓦と石造り、断面が狭小な為、車両と壁面との余裕が少なく、速度制限がかかる。隧道内に勾配と、カーブがあることが、より車両限界と建築限界の余裕を小さくしていると推測される。

▮手立トンネル

  • 区間：牧山～野々口

  • 延長：505.8ｍ

御津町史には、牧山小学校西の手立の坂で機関車が空転し、下牧辺りまで戻って再び坂に挑む様子が記されている。


牧山方：2018/8/5　941Ｄより（撮影:花江さん）

手立隧道　野々口方　2016-10-23　撮影動画から.png

野々口方：942Ｄ後方より

手立への坂牧山方

牧山からは旭川沿いから、左にかじを取りＳ字カーブを上っていく。

手立への坂野々口方

野々口からは直線の線路を登って、左に曲がって隧道にはいる。

▮箕地トンネル

  • 区間：金川～建部

  • 延長：746.3ｍ

津山線の最長隧道。勾配も大きく、蒸気機関車時代には、登坂に難渋した。現在でも、断面が狭小である上、急カーブもあり、大きく速度制限がかかる。40系：30㎞/ｈ　120：55㎞/ｈ


金川方：「山陽鉄道ちゃんねる」さんの撮影動画より

箕地隧道　建部方　2016-10-23　撮影動画から.png

建部方：942Ｄ車内から

箕地の坂上る　942Ｄ後方より.jpg

金川から宇甘川に沿い、暫く走り、やがて、山に分け入っていく。(坂を上る列車942Ｄ後方から）

建部方の坂

建部駅～箕地隧道の坂を登る3935Ｄ

▮福渡トンネル

  • 区間：福渡～神目

  • 延長：65ｍ​

​福渡駅の神目方​、国道５３号線沿いで、比較的容易に見ることができる。唯一平坦部にあるトンネル。

津山線福渡隧道福渡方

福渡方（2017/4/23撮影）

福渡隧道　神目方　2016-10-23　撮影動画から.png

福渡隧道神目方

942Ｄ車内より

福渡隧道を出た　野々口行

トンネルをぬけ、福渡に入る列車（岡本さん撮影）

隧道構造
津山線隧道坑門構造

津山線の隧道坑門構内構造

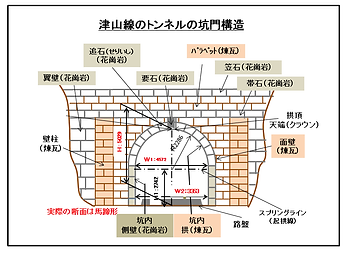

​坑門の、笠石、帯石、追石、坑内の側壁、翼壁が、花崗岩。面壁、壁柱、パラペット、坑内の拱（アーチ）が煉瓦造り。坑門拱頂部には要石が配置されている。

坑門の基準寸法を記載している。（高さは路盤面からで、実際はバラスト厚み＋レール高さの上に車両が通過する。

尚、箕地隧道には、壁柱はない。（スペースがない？）

​壁柱は、坑門の前傾を防ぐ実用的機能を担うものの、坑門のデザインに立体感を与えているとに記述がある。（小西伸彦著「鉄道遺産を歩く」参照）

トンネル断面一覧

１．数値は、小野田滋著　講談社刊　「鉄道構造物を探る」参照

２．津山線が速度制限がかかるほど、建築限界に余裕がないのは、勾配の大きさや、曲線が原因？

詳細は：小西伸彦著「鉄道遺産を歩く」、「みまさか鉄道ものがたり」参照ください

第十九陸橋
神目～弓削にあり、アーチが煉瓦、面壁と側壁、翼壁は花崗岩。​地元では「くぐり」と呼ばれ、道の駅くめなんから近い。

「くぐり」を行く列車
河西さん撮影

​ここへ行くには上のＭＡＰをｸﾘｯｸ　Google Mapがひらきます。

第三・第四避溢橋
福渡の建部方にある、煉瓦造り２連アーチ構造の避溢橋(水抜き）通称：メガネトンネル

2016-8　第四避溢橋

第四避溢橋

2016-8　第四避溢橋内面
第四避溢橋を行く列車

第四避溢橋を行く津山行

​ここへ行くには上のＭＡＰをｸﾘｯｸ　Google Mapがひらきます。

第八架道橋を行く列車

第八架道橋を行く列車

花江さん撮影

​ここへ行くには上のＭＡＰをｸﾘｯｸ　Google Mapがひらきます。

煉瓦造り挟渠

第八架道橋
野々口の牧山方にあり、アーチ部煉瓦づくり、側壁・翼壁は花崗岩、（2017/4　撮影：花江さん）

第八架道橋　2016-6
第八架道橋　内壁2016-6
第十九陸橋　近景　2016-6
第十九陸橋　2016-6
くぐりを行く列車
